Etapa 1 de 3
Pozo de ataque
Se ejecuta el pozo desde el que se ataca el túnel. En obras de PERFOTUNEL ese pozo ha sido poza circular o semielíptica, con diseño estructural y memoria de cálculo para cargas vivas, muertas y axiales.
Tunnel liner: túnel de acero corrugado empernado
Es la técnica con la que PERFOTUNEL tiene más metros documentados: 2020 metros de túnel repartidos en obras para SEDAPAL, el Ministerio de Vivienda y el Consorcio ACCIONA-SAN MARTIN en Antamina. El túnel se arma con placas de acero corrugado empernadas entre sí desde un pozo de ataque, en diámetros ejecutados de hasta 3000 mm, incluso en roca y con nivel freático.
Ficha técnica
Lo que la empresa tiene publicado y ejecutado
Los valores de esta tabla no son rangos comerciales: salen de obras entregadas y publicadas por PERFOTUNEL. Si su proyecto queda fuera del rango, conviene decirlo antes de cotizar.
- Metros documentados
- 2020 m
- Diámetro de túnel ejecutado
- 1800 a 3000 mm
- Tubería alojada
- 800 a 2000 mm, hierro dúctil y HDPE
- Tramo continuo mayor
- 1130 m, Nueva Rinconada
- Terreno resuelto
- Roca y presencia de nivel freático
- Comitentes
- SEDAPAL, Ministerio de Vivienda, Antamina
Cuándo corresponde esta técnica
- El diámetro requerido supera lo que resuelve una perforación dirigida.
- El trazo cruza una zona urbana consolidada con comercio y tránsito activos.
- Hay roca o nivel freático en el frente, condiciones ya ejecutadas por la empresa.
- El proyecto exige entrega con diseño estructural y memoria de cálculo.
En obra
Cómo avanza el frente, paso por paso
La descripción del método es ingeniería de uso corriente en el rubro sin zanja. Lo que es propio de PERFOTUNEL son las obras y las cifras, y esas están en el registro de proyectos.
Etapa 2 de 3
Excavación y montaje del anillo

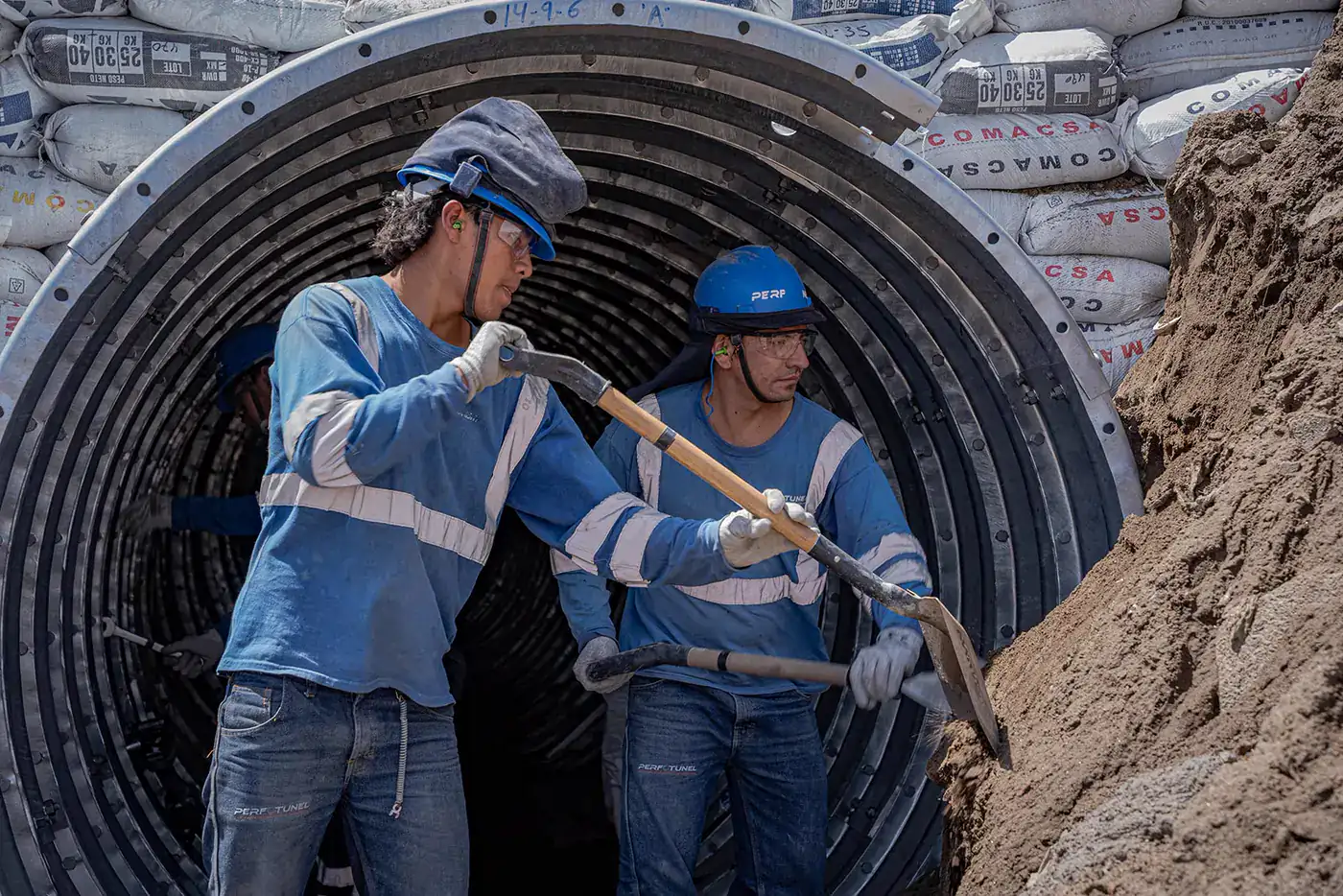

El frente se excava por avances cortos y, en cada avance, se empernan las placas de acero corrugado formando el anillo. El sostenimiento acompaña a la excavación: no hay tramo abierto sin revestir.
Etapa 3 de 3
Instalación de la línea
Con el túnel revestido se instala dentro la tubería de servicio, de hierro dúctil o HDPE según el proyecto, y se cierra con la prueba correspondiente.
Respaldo
Obras ejecutadas con esta técnica
Lima
Consorcio Miraflores para SEDAPAL
Ampliación y mejoramiento de agua potable y alcantarillado, Nueva Rinconada, etapa 1 frente 1
1130 m · 3000 mm · 2000 mm hierro dúctil
Lima
Consorcio Agua SCM para SEDAPAL y el Ministerio de Vivienda
Sectorización de agua potable y alcantarillado, matriz Próceres, parte alta de Chorrillos
564.31 m · 1800 a 2200 mm · 800 a 1000 mm hierro dúctil
Áncash
Consorcio ACCIONA-SAN MARTIN para ANTAMINA
Línea de rebose sur y norte
4 · 214 m · 1800 a 2000 mm
Lima y Callao
Consorcio Buenaventura para SEDAPAL
Estaciones El Olivar, Quilca E6, Gambetta E-1 y Canta Callao E-2
112.5 m · 2800 mm · 1800 mm HDPE
Antes de cotizar
Preguntas sobre tunnel liner
¿Cuántos metros de tunnel liner tiene ejecutados PERFOTUNEL?
2020 metros documentados, sumando las obras publicadas: 1130 m en Nueva Rinconada para el Consorcio Miraflores y SEDAPAL, 564.31 m en Chorrillos para el Consorcio Agua SCM, 214 m en cuatro túneles para Antamina con el Consorcio ACCIONA-SAN MARTIN y 112.5 m en las estaciones del Consorcio Buenaventura.
¿Qué diámetro máximo de túnel han ejecutado?
3000 mm, en la obra de Nueva Rinconada para el Consorcio Miraflores y SEDAPAL, donde se alojó tubería de 2000 mm de hierro dúctil.
¿Trabajan con roca o con nivel freático?
Sí, ambas condiciones están ejecutadas. Roca en las líneas de rebose de Antamina y en Nueva Rinconada, y presencia de nivel freático en las estaciones El Olivar, Quilca, Gambetta y Canta Callao del Consorcio Buenaventura.
¿El tunnel liner interfiere con el tráfico de la zona?
No. El túnel se ataca desde un pozo y avanza bajo la superficie, de modo que el tráfico vehicular, el peatonal, la industria y el comercio siguen operando mientras el ducto avanza por debajo.
